今天聚乙烯复合管厂家与大家一起探讨管道法兰及流量力矩值要求的纪要有哪些:

法兰是使管子与管子相互连接的零件,连接于管端。法兰上有孔眼,螺栓使两法兰紧连,法兰之间用密封垫片密封。法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道装置中配管用法兰称为管道用法兰,法兰用在设备上称为设备进出口法兰。

一、现场法兰安装前必须检查的项目(不限于):

紧固件的尺寸是否正确。

与法兰相匹配的螺栓、螺柱、螺母的材料和类型及螺孔的状况是否良好;

螺母与螺栓、螺柱的匹配件是否齐全;

二、法兰垂直度:(密封周边的最大偏差)

直径≤6″(Φ152mm):1mm,

8″(Φ203mm)<直径≤10″(Φ250mm):1.5mm,

直径≥12″(Φ300):2mm

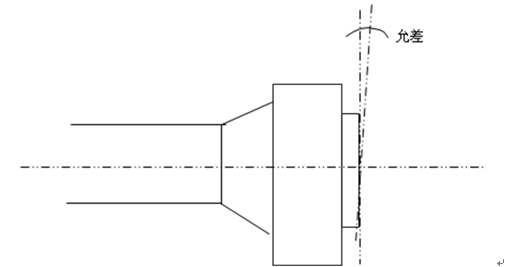

法兰垂直度示意图

聚乙烯复合管厂家

三、法兰方位

法兰螺栓孔中心距法兰两相互垂直中心线的距离允差为:

当直径≤10″(273.1mm)时,X±1mm;

当直径>10″(273.1mm)时,X±1.5mm。

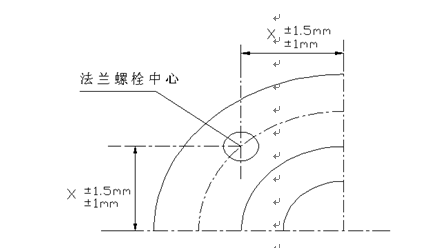

法兰方位示意图

聚乙烯复合管厂家

四、法兰平行度检查

从两个垂直的直径上取四点,量取尺寸。平行度公差值如下:

1.采用螺旋缠绕金属垫片,公差为0.2mm;

2.采用其它类型的垫片,对于管径≤3〞管道,公差为0.2mm,对于管径≥4〞管道,公差为0.3mm(在一对法兰的两队点之间);

3.与泵连接的法兰,一般公差应是0.1mm,除非供货商在特殊技术要求文件中特别提出。

五、同心度检查

法兰的同心度要求能用手能轻易的将螺栓来回插入法兰孔眼,无需用力。

六、法兰的间隙

由于管道弹性造成的间隙,不应使设备的应力超过允许值(见供货商的规定和图纸);

确保拧紧螺栓时,不会影响到电动机和泵的对准,若影响了对准,应调整与法兰连接的管道。

七、法兰螺栓安装检查

1.法兰拧紧力矩检查

对于核岛工艺系统(除SEC系统)的管道法兰(不含流量孔板法兰)的拧紧力矩值,根据0126AT4107《管道法兰安装的拧紧力矩》来确定。

对于部分蝶阀阀体带密封面的配对法兰,应参见阀门供货商的相关文件;对于安装公司采购的缠绕式密封垫片,应参见垫片供应商提供参数来确定力矩值;对于各类容器、泵及其它辅助设备上的连接法兰的拧紧力矩值,参见设备图纸上的设计数据。

2.螺栓拧紧顺序

螺栓拧紧顺序如下(基本原则:十字对称)

聚乙烯复合管厂家

力矩的执行必须按照一系列的过程,按照我项目部的工作程序《FQQC-WP-3004》规定,初始力矩为最终力矩的20%,随后力矩为最终力矩的40%,直至最终力矩的完成。按《0426AT4453_BOP管法兰连接拧紧力矩程序_A_CFC》只打三次力矩,第一次为最终力矩的30%,第二次为60%,第三次至最终力矩。打完力矩后还得按顺时针依次对螺栓进行力矩复检。
